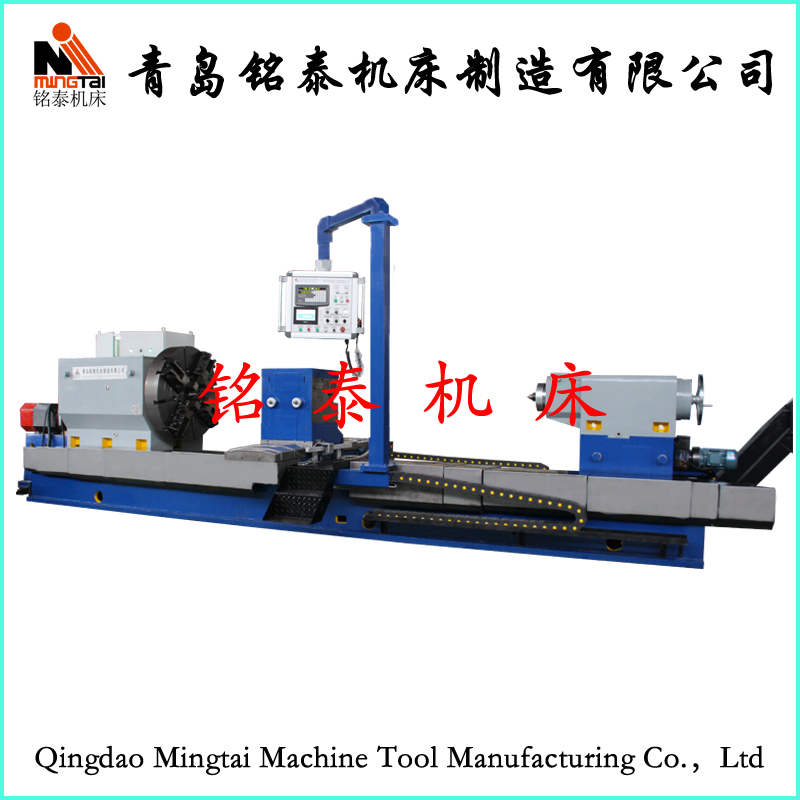

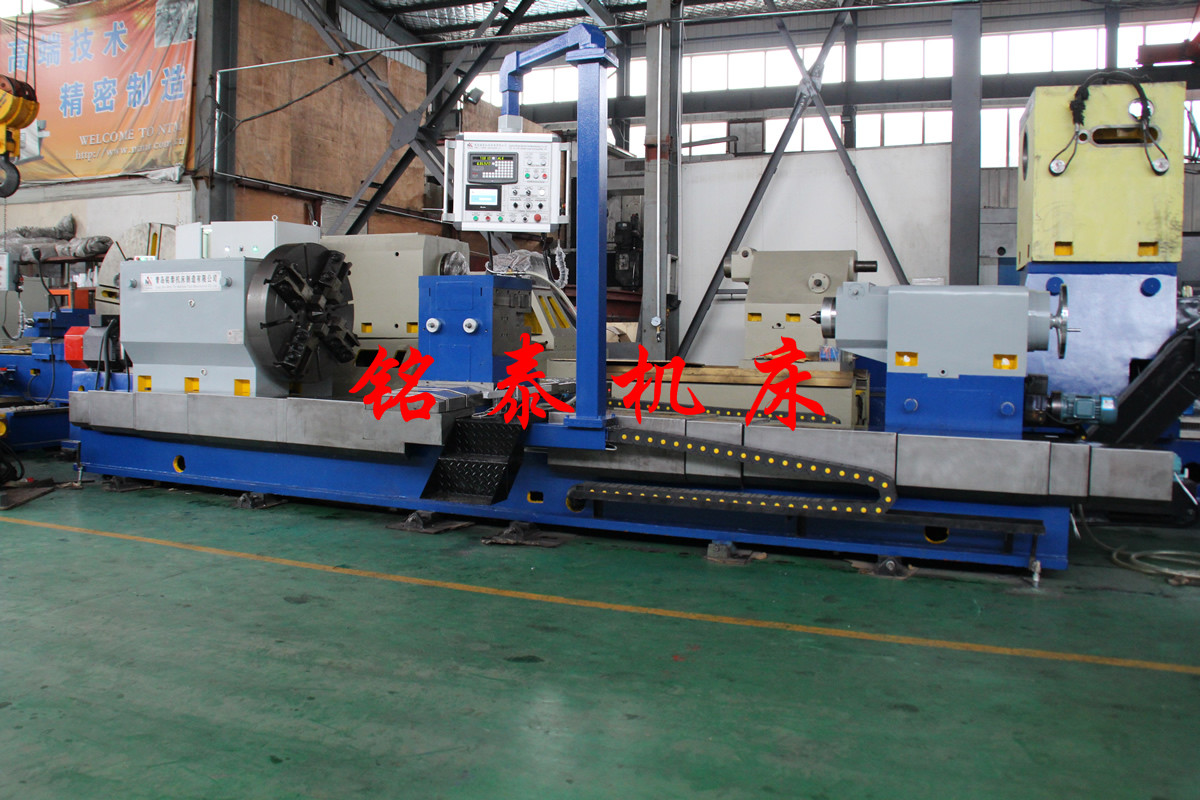

數控軋輥車床系列，適用于加工高速鋼、硬質合金鋼等材質的工件，對黑色金屬、有色金屬和部分非金屬的軸類、軋輥類和盤類零件，進行車削外圓、端面、切槽、切斷、鏜孔、螺紋、曲面和圓錐面等工藝。機床床身采用整體三導軌，拖板與床身導軌之間采用貼塑結構，伸縮式鋼板防護罩全封閉防護，機床采用下排屑方式，排屑方便，刀架橫向采用滾珠絲杠，縱向采用高精度齒條及雙齒棒消隙結構，提高了刀架的傳動精度。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足多種零件的粗精加工需要。
我公司設計研發的CK84--系列數控軋輥車床，主軸箱重新設計和優化，利用三維建模和模擬運動后的主軸箱運轉更加穩定，換擋變速更加平順，檔位更加豐富，轉速范圍進一步擴大。
其次，自動走刀系統的集成。變頻器和伺服電機的使用促使了機床自動化水平的提高，同時進一步提高了機床精度，降低了故障率，提高了操作的安全性和便捷性。
本機床承載能力大、剛形強、外形美觀、操作方便能夠車削各種零件的內外圓柱面、端面、圓弧等成型表面，是加工各類軋輥的理想設備。
電 話：0532-83205888 傳 真：0532-83205777

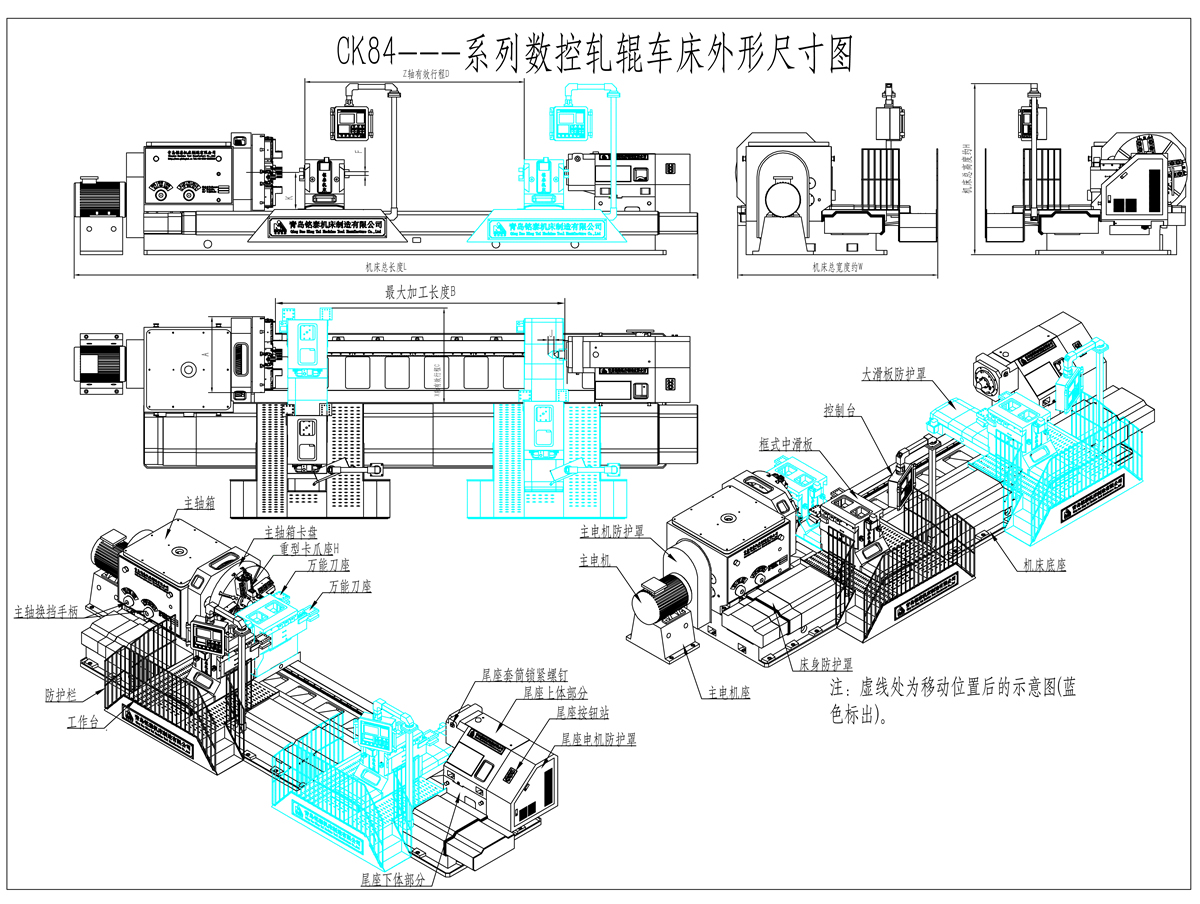

CK84---系列數控軋輥車床選型尺寸表
| 名稱/型號 |
單位/符號 |
CK8465 |
CK8480 |
CK84100 |
CK84125 |
CK84160 |
CK84200 |
|
|
|
|
|
基本參數 |
|
|
|
|
生產品牌 |
|
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
|
床身導軌形式 |
|
矩形三導軌 |
矩形三導軌 |
矩形三導軌 |
矩形三導軌 |
矩形三導軌 |
矩形三導軌 |
|
工件加工直徑K*2 |
mm |
φ650mm |
φ800mm |
φ1000mm |
φ1250mm |
φ1600mm |
φ2000mm |
|
床身導軌寬度 |
mm |
1000mm |
1100mm |
1400mm |
1600mm |
1800mm |
2000mm |
|
卡盤直徑A |
mm |
φ630mm四爪單動 |
φ800mm四爪單動 |
φ1000四爪單動 |
φ1250mm四爪單動 |
φ1600mm四爪單動 |
φ2000mm四爪單動 |
|
卡爪座長度H |
mm |
250mm重型卡爪座 |
250mm重型卡爪座 |
320mm重型卡爪座 |
320mm重型卡爪座 |
320mm重型卡爪座 |
320mm重型卡爪座 |
|
最大加工長度B |
mm |
4000mm |
5000mm |
8000mm |
12000mm |
15000mm |
20000mm |
|
工件重量(承重) |
T |
10T |
18T |
25T |
32T |
40T |
50T |
|
主軸直徑 |
mm |
φ190mm |
φ220mm |
φ260mm |
φ300mm |
φ300mm |
φ360mm |
|
主軸級數 |
級 |
3級 |
3級 |
3級 |
3級 |
3級 |
6級 |
|
主軸轉速 |
r/min |
5~260r/min |
2~165r/min |
2~130r/min |
2~130r/min |
2~80r/min |
0.5~80r/min |
|
主軸頂尖規格 |
|
公制80 1:7 |
公制80 1:7 |
公制100 1:7 |
公制120 1:7 |
公制120 1:7 |
公制160 1:7 |
|
X軸行程C |
mm |
50-325mm |
50-400mm |
50-500mm |
100-625mm |
100-800mm |
200-1000mm |
|
Z軸行程D |
mm |
1000-4000mm |
1000-5000mm |
2000-8000mm |
2000-12000mm |
3000-15000mm |
3000-20000mm |
|
X軸快速 |
mm/min |
2000mm/min |
2000mm/min |
2000mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
|
Z軸快速 |
mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
3000mm/min |
|
刀架形式 |
|
框式刀版 |
框式刀版 |
框式刀版 |
框式刀版 |
框式刀版 |
框式刀版 |
|
壓刀尺寸F |
mm |
40*40mm |
40*40mm |
50*50mm |
50*50mm |
70*70mm |
70*70mm |
|
尾座主軸直徑 |
mm |
φ240mm |
φ290mm |
φ290mm |
φ320mm |
φ320mm |
φ410mm |
|
尾座套筒行程J |
mm |
300mm |
300mm |
300mm |
300mm |
300mm |
300mm |
|
尾座移動方式 |
|
電動 |
電動 |
電動 |
電動 |
電動 |
電動 |
|
尾座頂尖規格 |
|
公制80 1:7 |
公制80 1:7 |
公制100 1:7 |
公制120 1:7 |
公制120 1:7 |
公制160 1:7 |
|
單刀架最大切削力 |
KN |
40KN |
50KN |
50KN |
80KN |
100KN |
150KN |
|
花盤最大切削力 |
KN/m |
13KN/m |
22KN/m |
33KN/m |
40KN/m |
90KN/m |
233KN/m |
|
總切削力 |
KN |
45KN |
60KN |
70KN |
110KN |
160KN |
210KN |
|
數控系統 |
|
西門子828D |
西門子828D |
西門子828D |
西門子828D |
西門子828D |
西門子828D |
|
|
|
|
|
電機參數 |
|
|
|
|
主電機功率(DC) |
KW |
22KW(按加工長度3000mm) |
37KW(按加工長度3000mm) |
45KW(按加工長度3000mm) |
55KW(按加工長度5000mm) |
75KW(按加工長度7000mm) |
128KW(按加工長度8000mm) |
|
潤滑電機功率 |
KW |
0.37KW |
0.37KW |
0.55KW |
0.55KW |
0.55KW |
0.55KW |
|
|
|
|
|
精度參數 |
|
|
|
|
機床圓柱度 |
mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
機床平面度 |
mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
機床粗糙度 |
Ra |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
|
外形尺寸L*W*H |
mm |
約6000*2000*1400mm |
約7500*2200*1650mm |
約8100*2750*1950mm |
約10000*3100*2150mm |
約10500*3200*2400mm |
約12500*3600*2650mm |
|
機床重量 |
T |
約20T(3m) |
約23T(3m) |
約26T(3m) |
約35T(5m) |
約46T(7m) |
約65T(8m) |

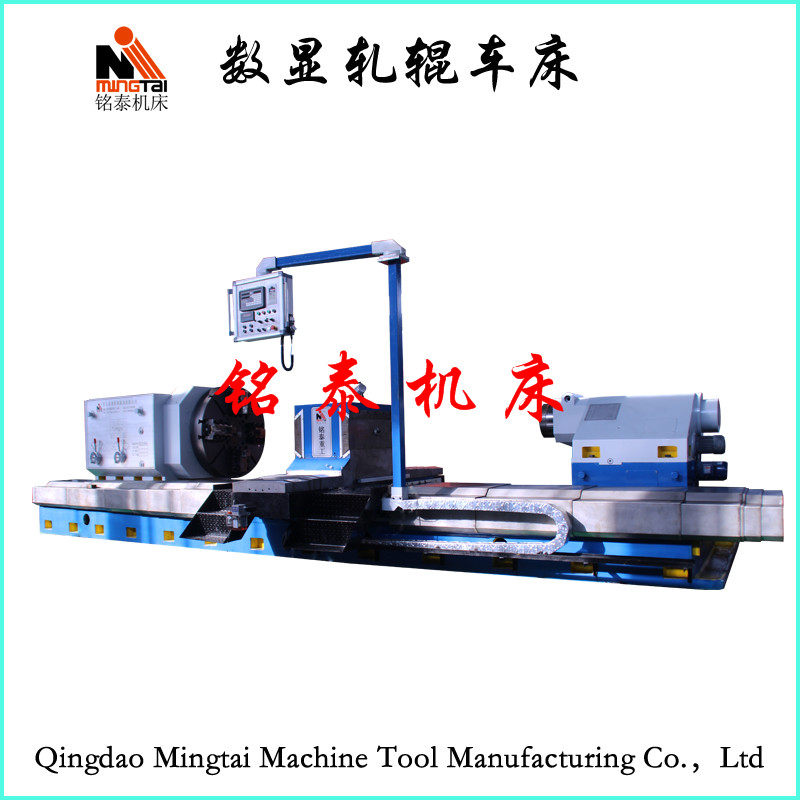

CW84100

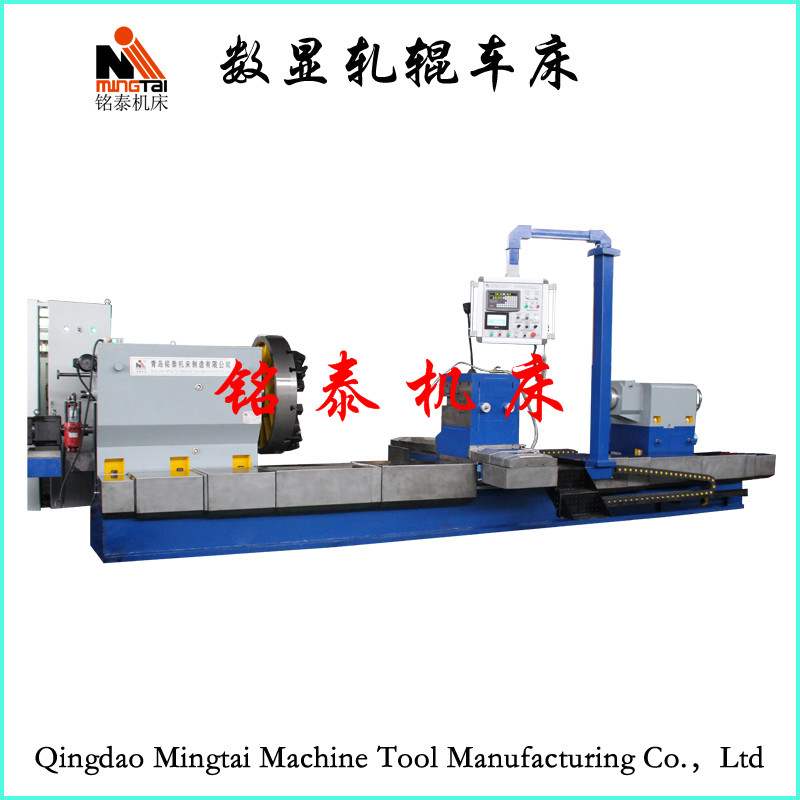

CW8480

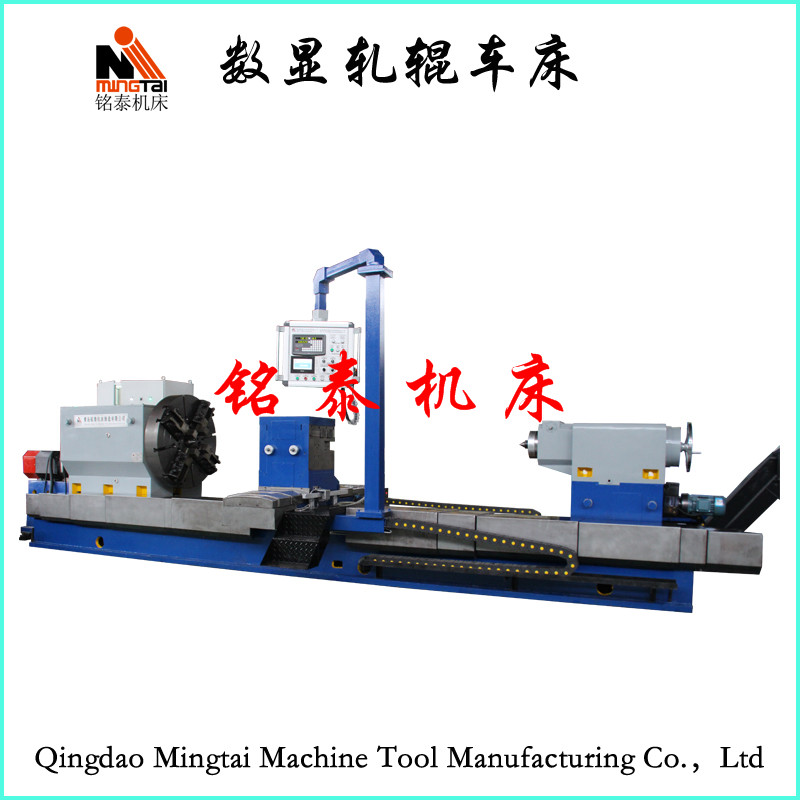

CW8465

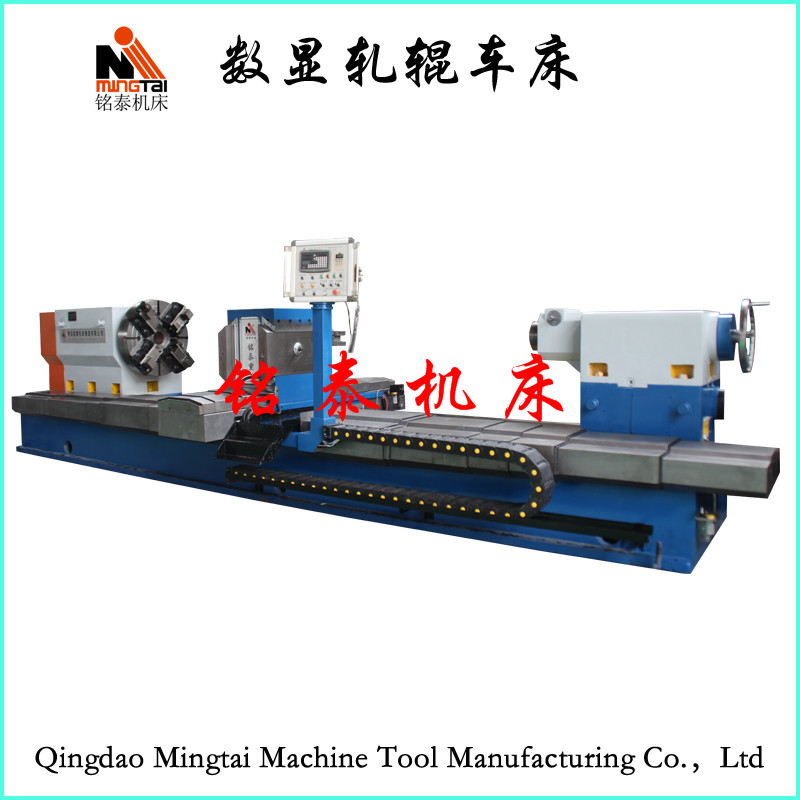

CG84125
