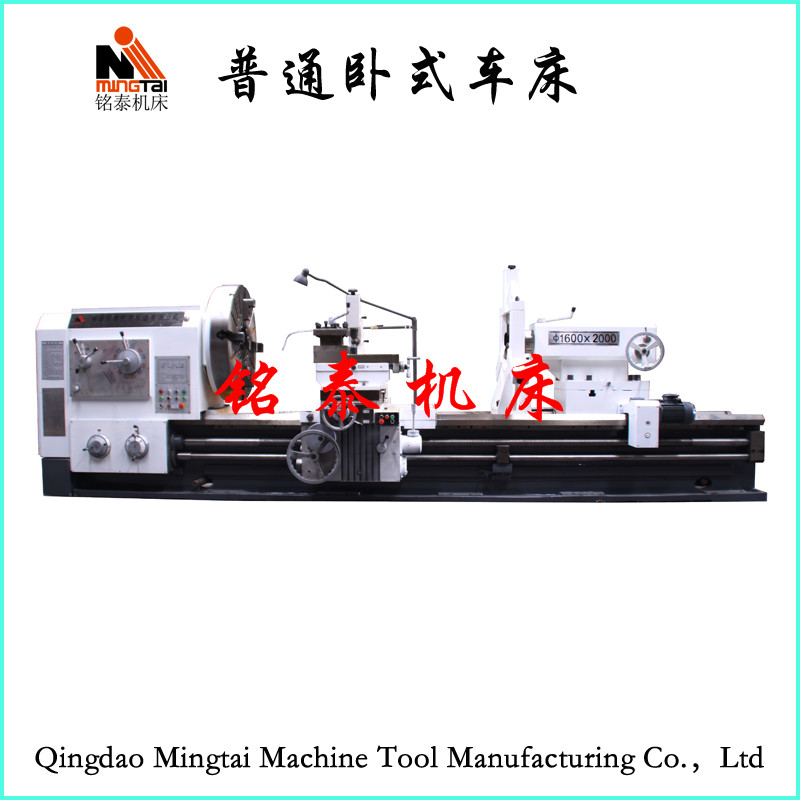

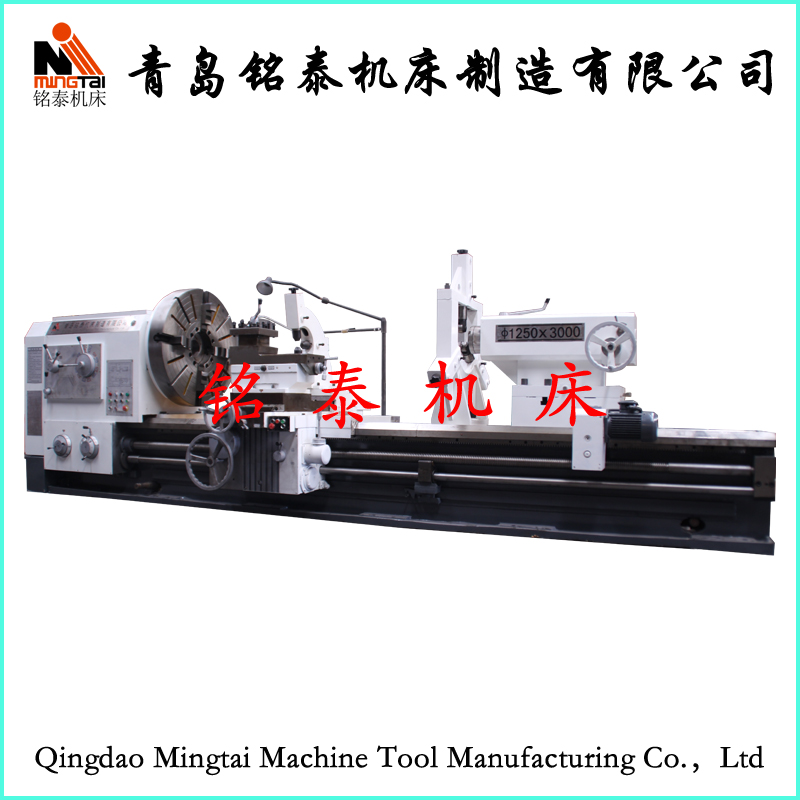

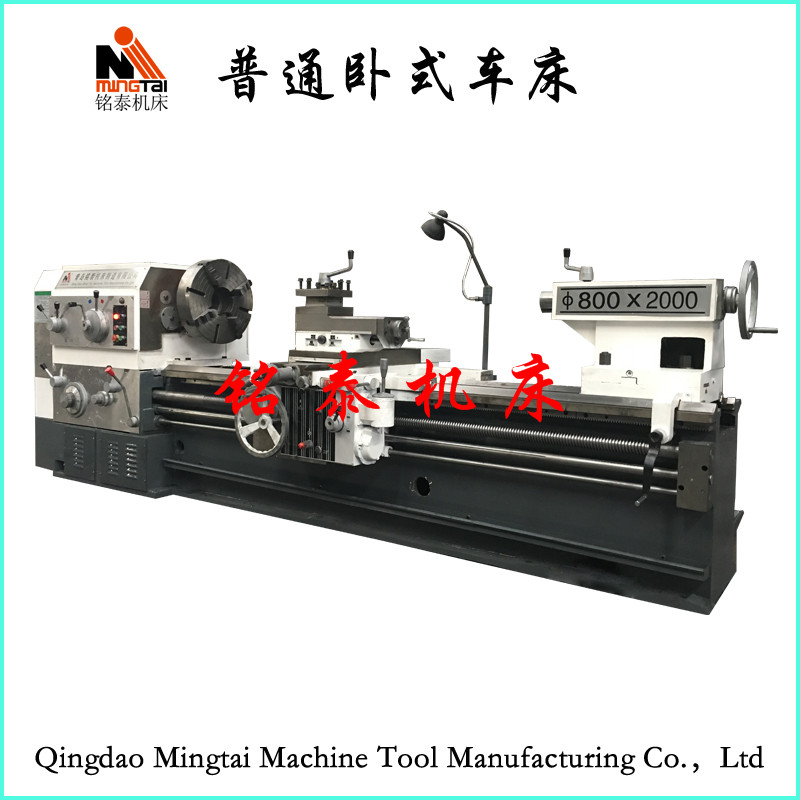

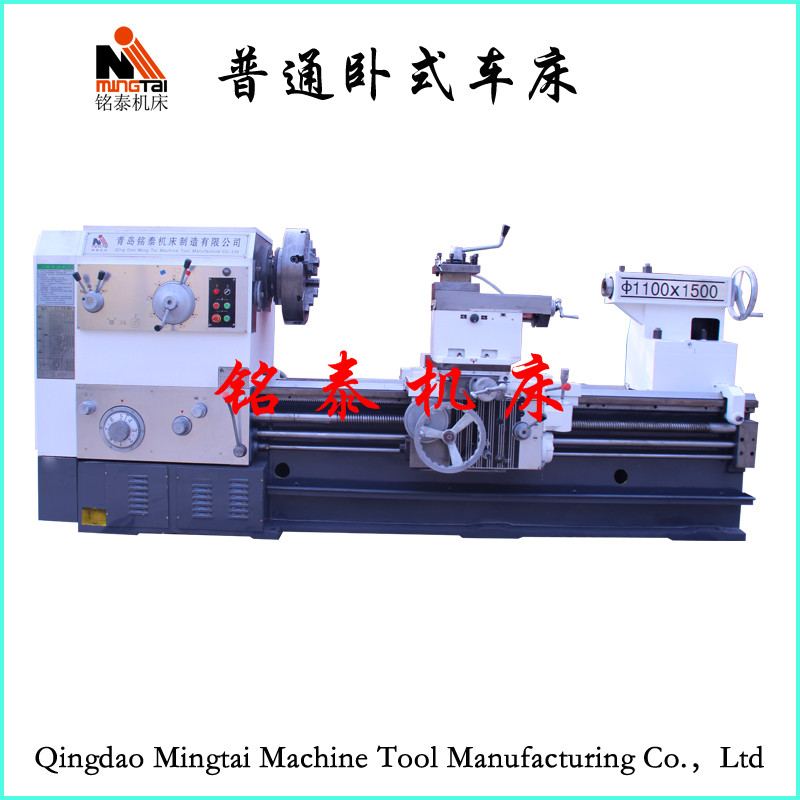

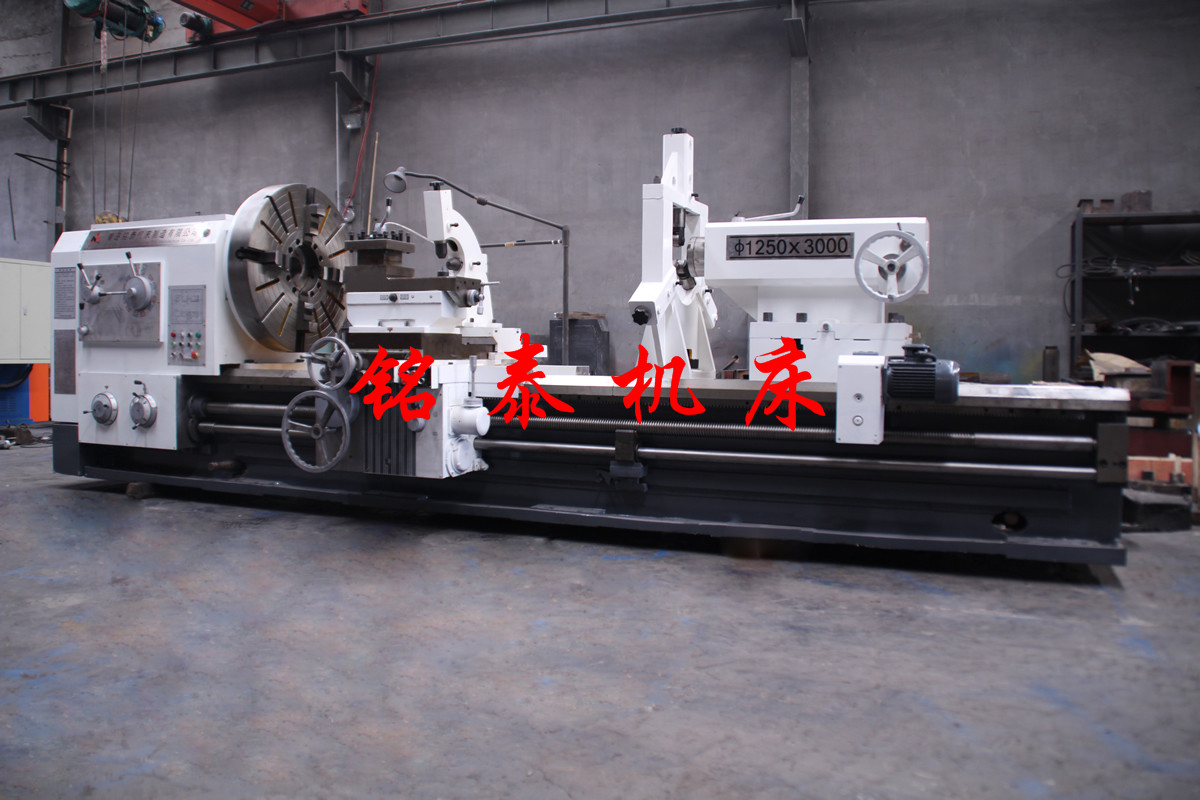

大型臥式車床系列產品，主要承擔各種車削工作，能夠車削多種零件的端面、外圓、內孔、切槽等工藝。機床主軸采用三支承結構，具有很好的剛度；機床采用下排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足多種零件的粗精加工需要。
我公司設計研發的CW--系列大型臥式車床，主軸箱重新設計和優化，利用三維建模和模擬運動后的主軸箱運轉更加穩定，換擋變速更加平順，檔位更加豐富，轉速范圍進一步擴大。
其次，自動走刀系統的集成。變頻器和伺服電機的使用促使了機床自動化水平的提高，同時進一步提高了機床精度，降低了故障率，提高了操作的安全性和便捷性。
本機床承載能力大、剛形強、外形美觀、操作方便能夠車削各種零件的內外圓柱面、端面、圓弧等成型表面，是加工各種輪胎磨具及大平面盤類、各種法蘭管件閥門、壓力容器、礦山機械、環類零件理想設備。
電 話：0532-83205888 傳 真：0532-83205777

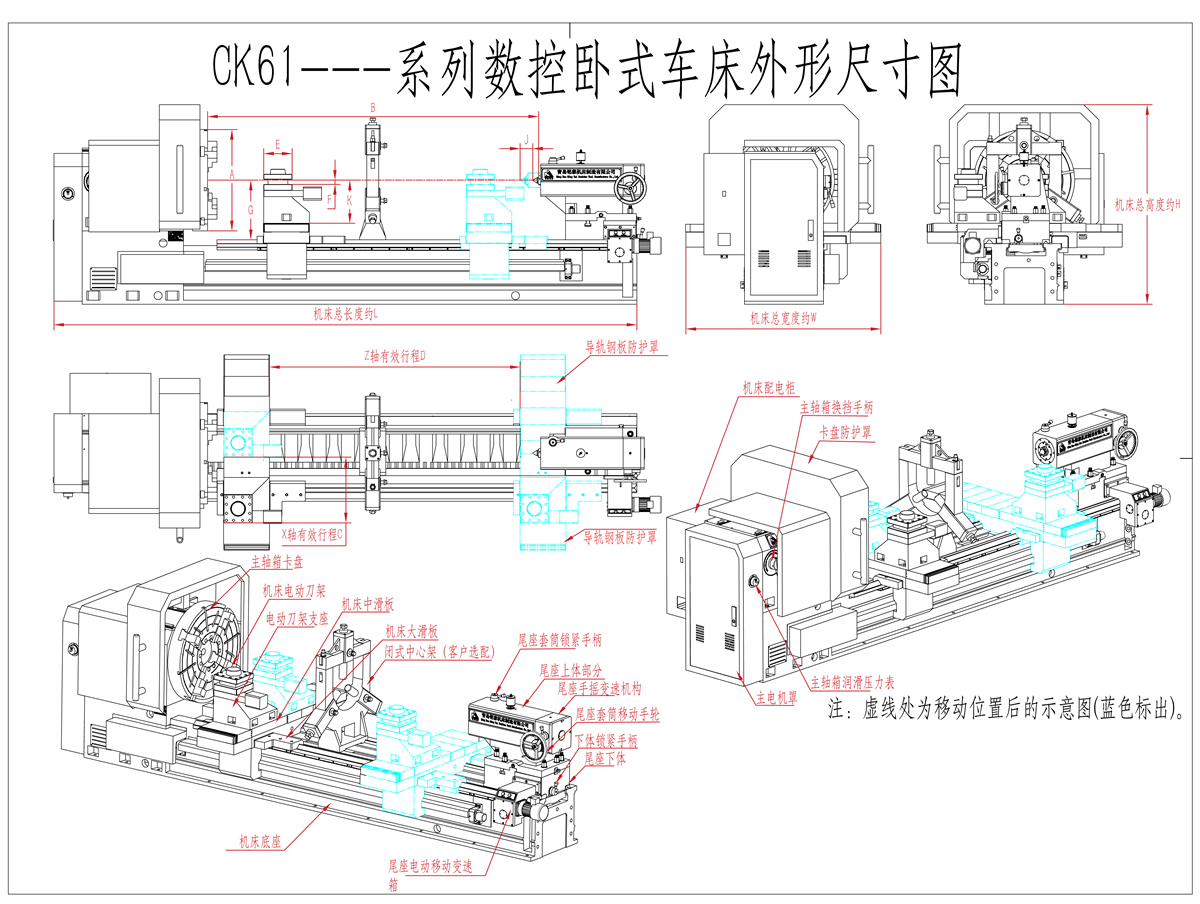

CK61---系列數控臥式車床選型尺寸表
|
名稱/型號 |
單位/符號 |
CK61160 |
CK61200 |
CK61250 |
CK61300 |
CK61250 |
|
|
|
|
基本參數 |
|
|
|
|
生產品牌 |
|
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
|
床身回轉直徑G*2 |
mm |
φ800mm |
φ1250mm |
φ1600mm |
φ2000mm |
φ2500mm |
|
刀架回轉直徑K*2 |
mm |
φ400mm |
φ850mm |
φ1250mm |
φ1600mm |
φ2000mm |
|
床身導軌寬度 |
mm |
600mm |
755mm |
1100mm |
1000mm |
1250mm |
|
卡盤直徑A |
mm |
φ630mm四爪單動 |
φ800mm四爪單動 |
φ1250四爪單動 |
φ1600mm四爪單動 |
φ2000mm四爪單動 |
|
卡爪座長度H |
mm |
標準內嵌卡爪 |
標準內嵌卡爪 |
標準內嵌卡爪 |
400mm |
500mm |
|
工件長度B |
mm |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
|
工件重量(承重) |
T |
2T |
5T |
10T |
12T |
15T |
|
主軸直徑 |
mm |
φ190mm |
φ190mm |
φ220mm |
φ220mm |
φ260mm |
|
主軸級數 |
級 |
3級 |
3級 |
3級 |
3級 |
3級 |
|
主軸轉速 |
r/min |
10~300r/min |
5~134r/min |
5~106r/min |
5~106r/min |
3~87r/min |
|
主軸頂尖規格 |
|
莫氏6號 |
莫氏6號 |
公制80 1:7 |
公制100 1:7 |
公制100 1:7 |
|
X軸行程C |
mm |
400mm |
600mm |
800mm |
1000mm |
1250mm |
|
Z軸行程D |
mm |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
可根據客戶需求定做 |
|
X軸快速 |
mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
|
Z軸快速 |
mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
|
2500mm/min |
|
電動刀臺尺寸E |
mm |
240*240mm |
3/300mm0 |
280*280mm |
500mm/min2 |
300*300mm |
|
280*280mm |
300*300mm | |||||
|
刀桿尺寸F |
mm |
40*40mm |
40*40mm |
40*40mm |
|
40*40mm |
|
尾座主軸直徑 |
|
φ150mm |
|
φ240mm |
0*40mm4 |
φ320mm |
|
mm |
φ180mm |
φ240mm | ||||
|
尾座套筒行程 |
mm |
300mm |
300mm |
300mm |
300mm |
300mm |
|
尾座移動方式 |
手動 |
電動 |
電動 |
電動 |
電動 |
電動 |
|
尾座頂尖規格 |
|
莫氏6號 |
莫氏6號 |
公制80 1:7 |
公制80 1:7 |
公制100 1:7 |
|
|
|
|
電機參數 |
|
|
|
|
主電機功率(變頻) |
KW |
11KW(按加工長度1500mm) |
15KW(按加工長度1500mm) |
18.5KW(按加工長度1500mm) |
22KW(按加工長度1500mm) |
30KW(按加工長度1500mm) |
|
進給電機功率(伺服) |
KW |
X軸:1.5KW Z軸:1.5KW |
X軸:1.5KW Z軸:2.3KW |
X軸:2.3KW Z軸:2.3KW |
X軸:2.3KW Z軸:5.5KW |
X軸:2.3KW Z軸:5.5KW |
|
潤滑電機功率 |
KW |
0.37KW |
0.37KW |
0.55KW |
0.55KW |
0.55KW |
|
|
|
|
精度參數 |
|
|
|
|
機床圓柱度 |
mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
機床平面度 |
mm |
0.03/300mm |
0. |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
機床粗糙度 |
Ra |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
|
外形尺寸L*W*H |
mm |
約3900*1500*1250mm |
約4250*1950*1970mm |
約4500*2200*2200mm |
約4500*2750*2650mm |
約4800*3300*3200mm |
|
機床重量 |
T |
約6T |
約8.5T |
約12T |
約14.5T |
約17.5T |
CW61160
CW61125
CW61100
CW6180
