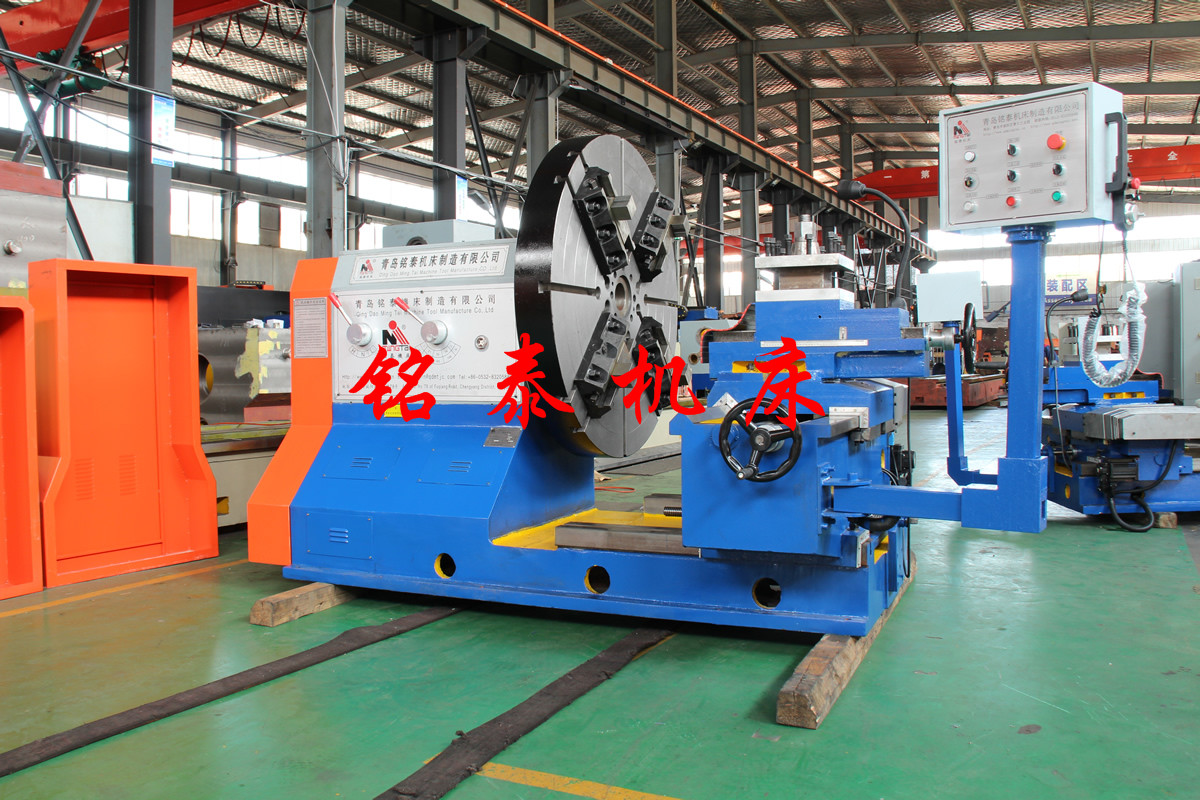

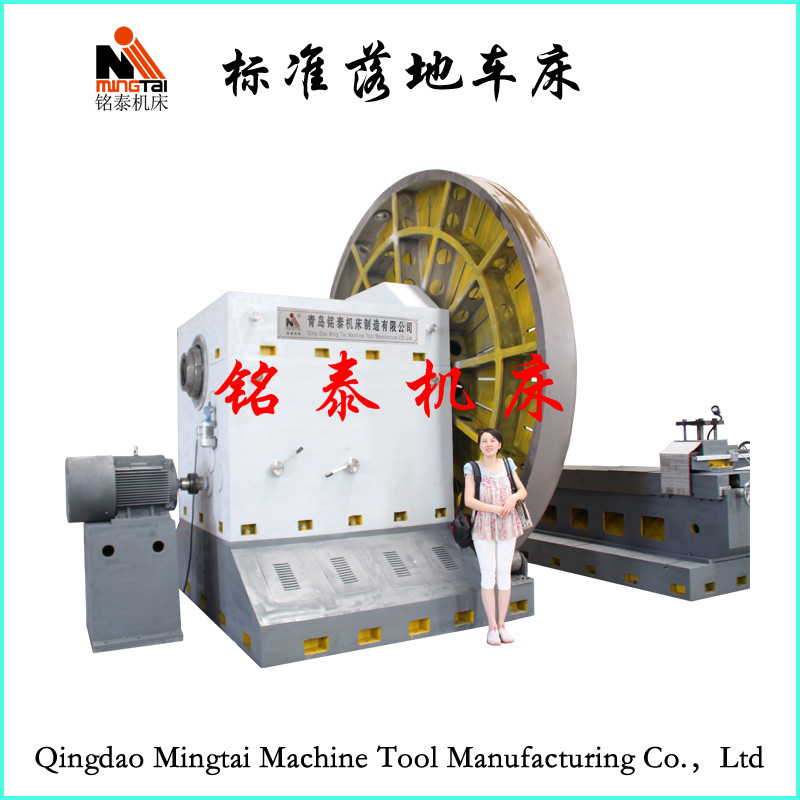

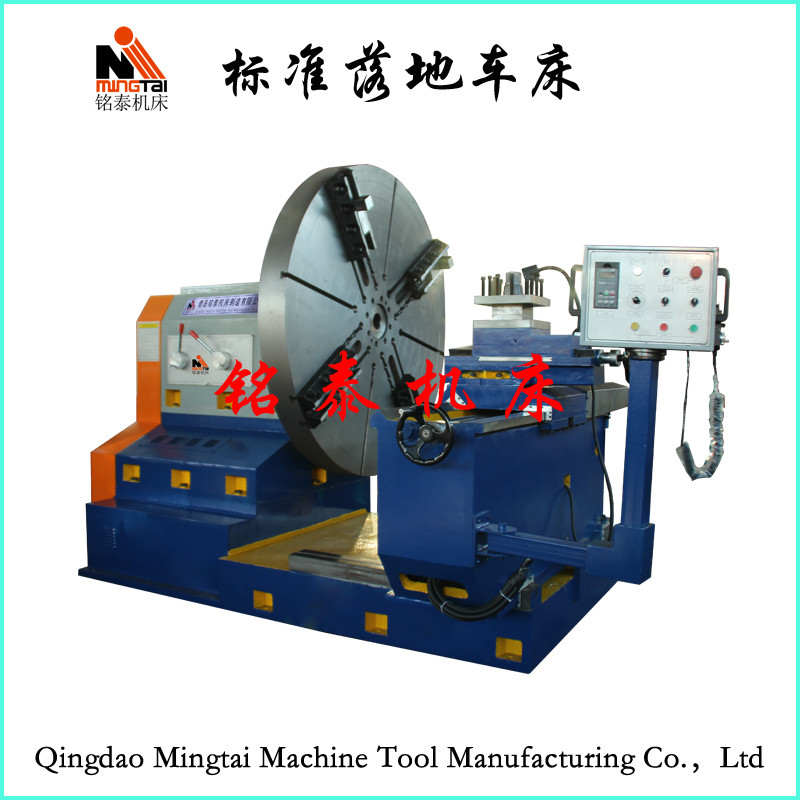

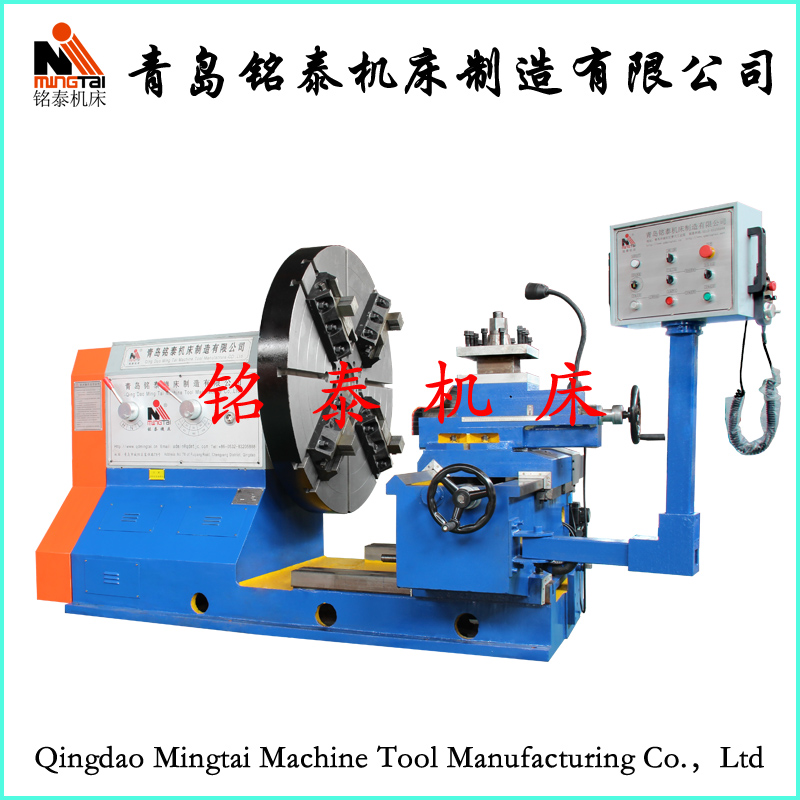

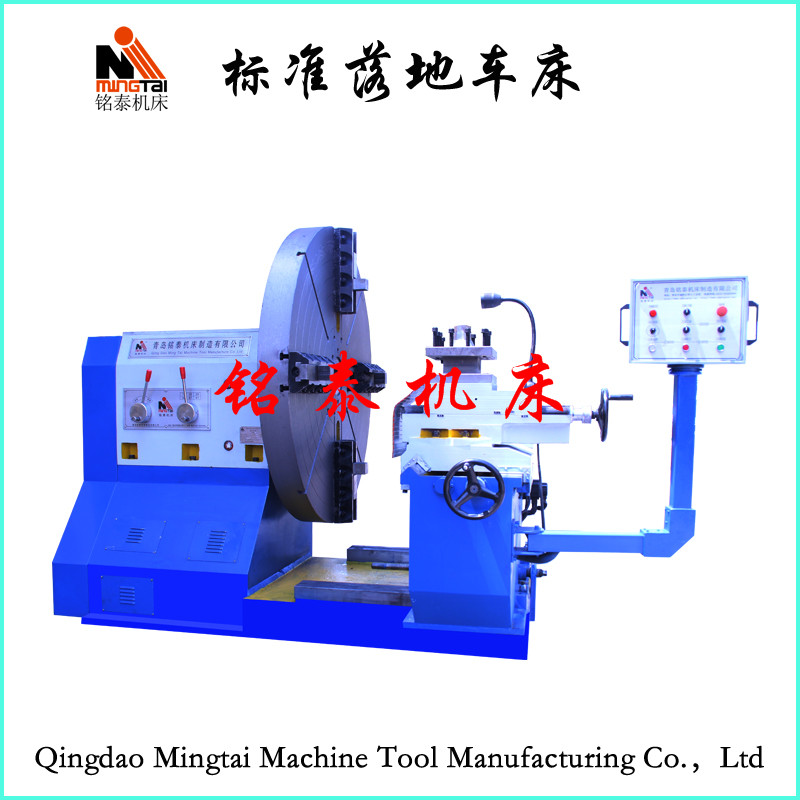

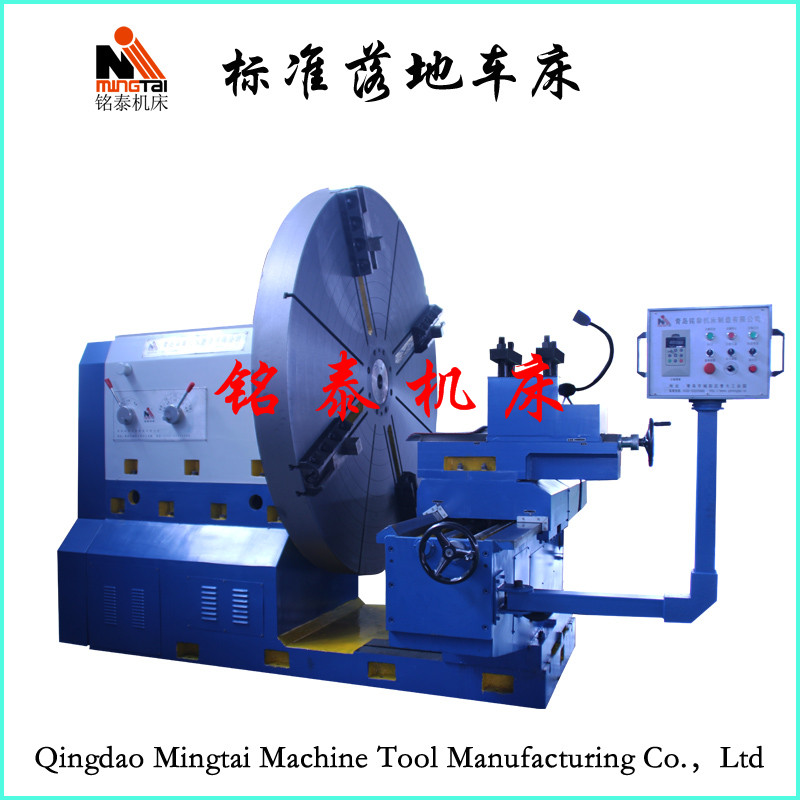

標準大型落地車床

機床概述

大型落地車床系列產品，主要承擔各種車削工作，能夠車削多種零件的端面、外圓、內孔、切槽等工藝。機床主軸采用三支承結構，具有很好的剛度；機床采用下排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足多種零件的粗精加工需要。
   我公司設計研發的CW--系列落地車床，主軸箱重新設計和優化，利用三維建模和模擬運動后的主軸箱運轉更加穩定，換擋變速更加平順，檔位更加豐富，轉速范圍進一步擴大。
   其次，自動走刀系統的集成。變頻器和伺服電機的使用促使了機床自動化水平的提高，同時進一步提高了機床精度，降低了故障率，提高了操作的安全性和便捷性。
   本機床承載能力大、剛形強、外形美觀、操作方便能夠車削各種零件的內外圓柱面、端面、圓弧等成型表面，是加工各種輪胎磨具及大平面盤類、各種法蘭管件閥門、壓力容器、礦山機械、環類零件理想設備。

電話：0532-83205888 傳真：0532-83205777

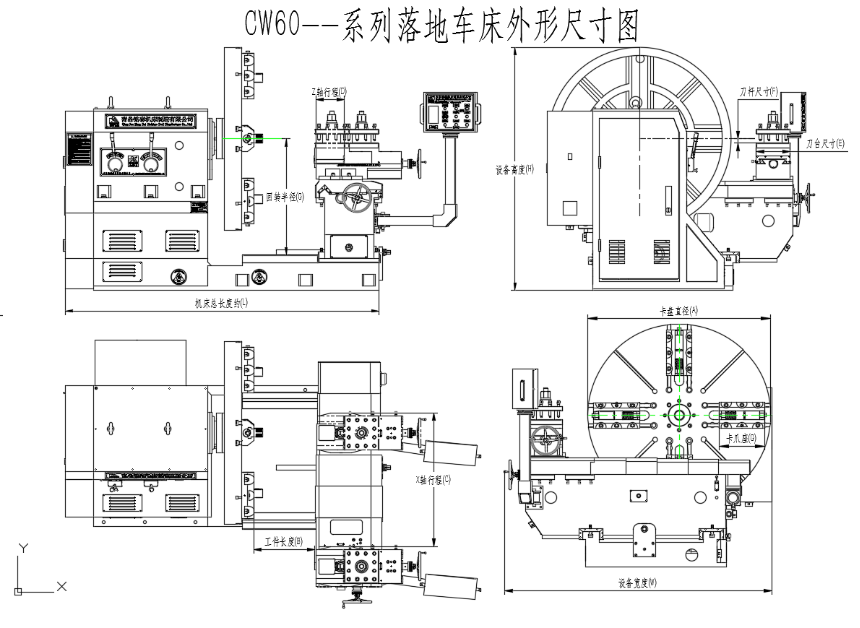

外型尺寸

CW60--系列落地車床選型尺寸表

名稱/型號	單位/符號	CW6016	CW6018	CW6020	CW6025	CW6030
			基本參數
生產品牌		銘泰機床	銘泰機床	銘泰機床	銘泰機床	銘泰機床
回轉直徑G*2	mm	φ1600mm	φ1800mm	φ2000mm	φ2500mm	φ3000mm
卡盤直徑A	mm	φ1250mm	φ14000mm	φ1600m	φ2000mm	φ2500mm
卡爪座長度G	mm	400mm	400mm	500m	500mm	500mm
工件長度B	mm	500mm	500mm	500mm	750mm	1000mm
工件重量	T	2T	2T	3T	3T	3T
主軸直徑	mm	190mm	190mm	190mm	220mm	260mm
主軸級數	級	6級	6級	6級	3級	3級
主軸轉速	r/min	14~108r/min	14~108r/min	13~86r/min	4~106r/min	4~106r/min
X軸行程C	mm	800mm	900mm	1000mm	1250mm	1500mm
Z軸行程D	mm	350mm	350mm	350mm	350mm	350mm
X軸快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min
Z軸快速	mm/min	2000mm/min	2000mm/min	2000mm/min	2000mm/min	2000mm/min
刀臺尺寸E	mm	300*300mm	300*300mm	300*300mm	300*300mm	300*300mm
刀桿尺寸F	mm	40*40mm	40*40mm	40*40mm	0*40mm4	40*40mm
進給級數	級	二十級	二十級	二十級	二十級	二十級
			電機參數
主電機功率	KW	11KW	11KW	15KW	18.5KW	22KW
進給電機功率	KW	2.3KW	2.3KW	2.3KW	2.3KW	2.3KW
潤滑電機功率	KW	0.37KW	0.37KW	0.37KW	0.55KW	0.55KW
			精度參數
機床圓柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
機床平面度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
		0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
機床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	約280018501800mm	約280019501900mm	約280020002000mm	約325026502650mm	約350033003200mm
機床重量	T	約6T	約6.5T	約8T	約12.5T	約15T
